Цифровая радиография: как работает и чем полезна

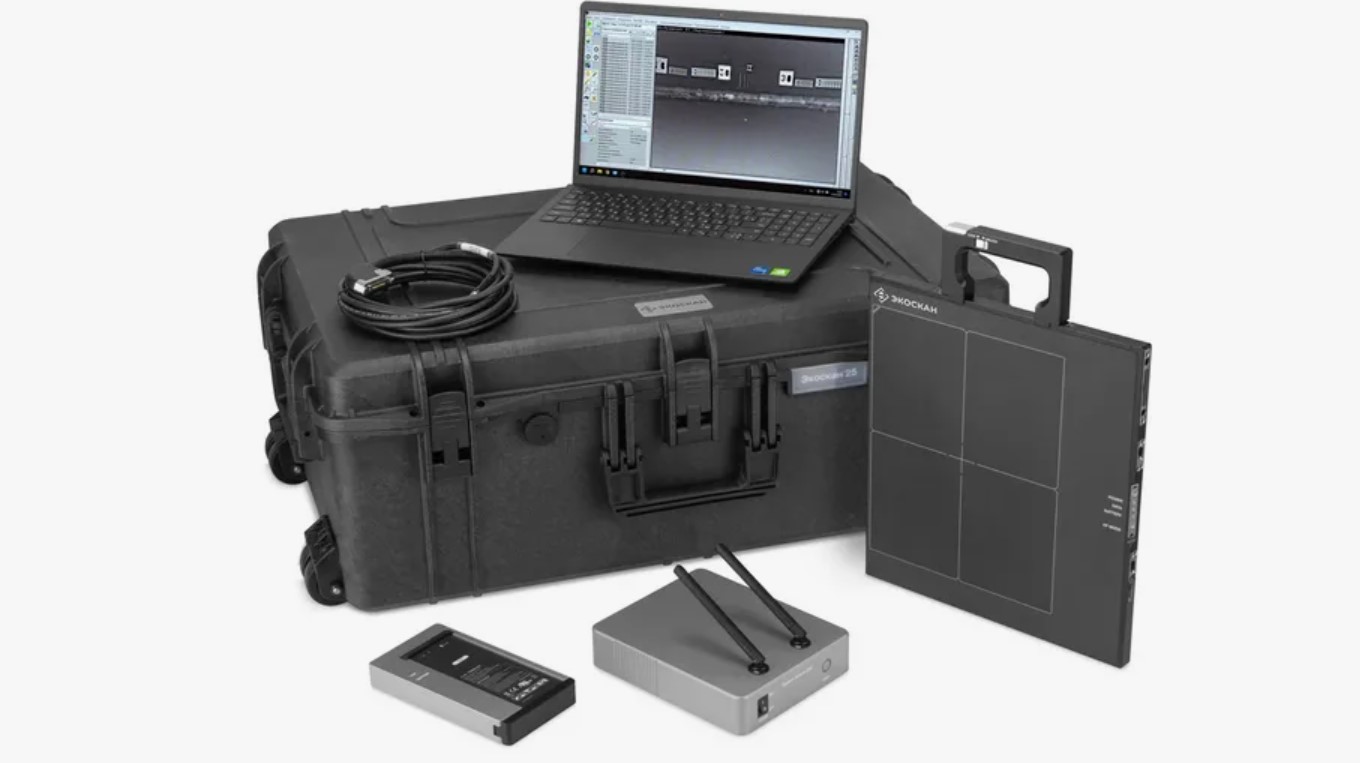

Цифровая радиография это современный способ проверки объектов с помощью рентгеновских лучей. В отличие от традиционного метода, где используются рентгеновские плёнки, здесь применяется электронный детектор. Комплекс цифровой радиографии преобразует рентгеновские лучи в цифровые изображения, которые обрабатываются и анализируются на компьютере.

Как устроена цифровая радиографическая система

1. Цифровой детектор: это устройство, которое улавливает рентгеновские лучи и преобразует их в электрические сигналы. Он выглядит как плоский сенсор и подключается к компьютеру.

2. Компьютер: специальное программное обеспечение и оборудование для обработки и просмотра цифровых снимков. С его помощью можно менять яркость, контрастность и увеличивать изображения.

3. Программы для анализа: это инструменты, которые помогают точно выявлять дефекты на снимках.

Как проводится цифровая радиография

1. Подготовка объекта: проверяют, нет ли посторонних предметов, и отмечают важные места.

2. Маркировка: на объекте ставят метки, чтобы точно понимать, где и что нужно смотреть.

3. Калибровка: используют специальные образцы для проверки качества рентгеновских снимков.

4. Подключение оборудования: детектор подключают к компьютеру и настраивают параметры системы.

5. Рентгенография: объект облучают рентгеновскими лучами, а детектор фиксирует излучение.

6. Проверка изображения: смотрят, насколько чётко видны детали и нет ли искажений.

7. Обработка: улучшают качество снимка с помощью фильтров и алгоритмов.

8. Анализ: изучают изображение, чтобы найти дефекты и оценить их серьёзность.

9. Документация: составляют отчёт с результатами проверки.

10. Сохранение данных: снимки и отчёты сохраняют в электронном виде для дальнейшего использования.

Плюсы цифровой радиографии

• Быстрая обработка: результаты можно получить гораздо быстрее, чем при использовании плёнок.

• Высокое качество: цифровые снимки позволяют детально рассмотреть все детали объекта.

• Удобство работы: можно легко работать с изображениями на компьютере.

• Лёгкое хранение и передача данных: результаты можно легко сохранить и отправить другим специалистам.

Минусы цифровой радиографии

• Высокая стоимость: оборудование и программы стоят дорого.

• Требовательность к технике: нужны мощные компьютеры и качественные экраны.

Будущее цифровой радиографии

Этот метод продолжает развиваться. В будущем появятся более совершенные детекторы и программы, что позволит ещё точнее и быстрее проводить проверки.

Преимущества цифровой радиографии

Цифровая радиография это удобный способ проверить качество сварных соединений и других металлических конструкций с помощью рентгеновских лучей. У неё есть несколько важных плюсов:

1. Экономия средств: не нужно покупать плёнку, реактивы и оборудование для её обработки. Это снижает общую стоимость контроля.

2. Долговечность изображений: цифровые снимки не портятся со временем, поэтому их можно хранить долго без потери качества.

3. Скорость получения результатов: снимки появляются быстро, что ускоряет анализ и принятие решений.

4. Простота в использовании: цифровая радиография проще в эксплуатации, чем плёночная технология. Это снижает требования к условиям хранения и снижению риска ошибок.

5. Высокое качество изображений: цифровые снимки чёткие и детализированные, что помогает точнее выявлять дефекты.

6. Цифровая обработка: снимки можно улучшать, добавлять аннотации и измерять дефекты с помощью специальных программ.

7. Безопасность данных: цифровая радиография использует зашифрованные форматы хранения, что защищает данные от несанкционированного доступа.

8. Соответствие стандартам: цифровые методы позволяют проводить проверки в соответствии с международными стандартами, что важно для экспорта продукции.

Недостатки цифровой радиографии

Несмотря на свои преимущества, цифровая радиография имеет и некоторые ограничения:

1. Высокая стоимость оборудования: цифровые детекторы стоят дорого, что может быть проблемой для небольших предприятий.

2. Необходимость обучения: работа с цифровой радиографией требует специализированных знаний и сертификатов.

3. Ограничения в применении: для некоторых объектов, таких как тонкие трубы сложной формы, лучше использовать плёночную радиографию.

4. Разница в разрешении: цифровые снимки могут быть менее детализированными, чем плёночные, хотя современные детекторы это компенсируют.

5. Условия эксплуатации: некоторые детекторы не предназначены для работы в экстремальных условиях.

6. Совместимость: не все источники излучения подходят для цифровых детекторов. Использование некоторых типов источников может повредить оборудование.
