Бетонные кольца — основа большинства инженерных колодцев и подземных коммуникаций. Эти изделия применяются при строительстве смотровых, водопроводных, канализационных, ливневых и дренажных систем. Геометрическая точность, прочность на сжатие и долговечность делают железобетонные кольца универсальным решением для устройства шахт различного назначения. Для полноценной комплектации используются доборные элементы: крышки, днища, доборные кольца (дополнительной высоты), а также уплотнительные и герметизирующие материалы.
Конструктивные особенности и типы колец
Классификация по назначению
Кольца колодцев классифицируются по функциональному применению:
-
КС — кольцо стеновое, основное изделие для формирования шахты;
-
ПП — плита перекрытия с отверстием под люк;
-
ПН — плита днища, используется в нижней части колодца;
-
ДО — доборное кольцо, уменьшенной высоты.
Все элементы изготавливаются из тяжёлого бетона с армированием. Для большинства изделий используется бетон марки не ниже В15, морозостойкость F100–F200 и водонепроницаемость W4–W6.
Геометрия и стандарты
Стандартные кольца имеют внутренний диаметр от 700 до 2000 мм и высоту 290, 590 или 890 мм. Наружный диаметр зависит от толщины стенки и составляет в среднем +160–200 мм к внутреннему. Например:
-
КС 10-9: внутренний диаметр — 1000 мм, высота — 890 мм;
-
КС 15-6: диаметр — 1500 мм, высота — 590 мм.
Маркировка указывается в дециметрах и расшифровывается как:
КС 15-9 → Кольцо стеновое, 1500 мм диаметр, 890 мм высота.
Кольца могут быть с замковой частью (фальцевое соединение) и без неё. Замковая конфигурация повышает устойчивость конструкции, предотвращает смещение элементов и упрощает вертикальную сборку.
Усиление и армирование
Стандартное армирование
В конструкции кольца предусмотрен металлический арматурный каркас, обеспечивающий устойчивость к вертикальной нагрузке от грунта, транспорта и собственного веса. Как правило, используется проволочная или прутковая арматура диаметром 6–12 мм. Расположение арматуры — по кольцу и вертикали.
Каркас формируется на заводе по шаблонам, с фиксацией в опалубке перед заливкой бетона. После виброуплотнения изделие выдерживается в камере до набора прочности, после чего проходит контроль размеров и качества поверхности.
Усиленные модификации
Для монтажа в условиях повышенной нагрузки (например, под автомобильными дорогами или на глубине более 4 метров) применяются кольца с дополнительным армированием или увеличенной толщиной стенки. Эти изделия обозначаются дополнительными индексами и подбираются проектировщиком на основании расчётов по нагрузке.
При необходимости изготавливаются кольца по индивидуальным чертежам с увеличенной прочностью, закладными элементами или технологическими отверстиями.
Герметизация и соединение
Горизонтальные швы
Между кольцами в процессе монтажа формируются горизонтальные стыки. Для герметизации швов используется цементно-песчаный раствор, битумная мастика, герметик на полимерной основе или резиновые уплотнительные прокладки. Для обеспечения водонепроницаемости особенно важно прокладывать герметизирующий материал по всему периметру с контролем равномерного давления.
Фальцевое соединение (паз-гребень) дополнительно снижает вероятность смещения и облегчает герметизацию. Укладка раствора или мастики в замковую часть исключает проникновение влаги.
Вертикальные соединения
Если проект предусматривает сквозные шахты с герметичными вставками (кабели, трубы), используется гильзование с последующей заделкой герметиками или манжетами. В случае выхода трубопровода через стенку кольца предусматривается заводской отвод или бурение с последующей установкой муфты.

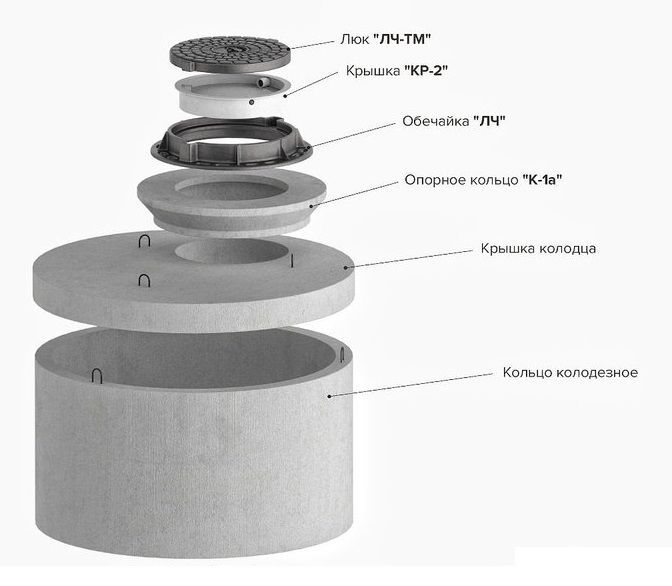

Крышки, днища и доборные элементы
Плиты перекрытия (ПП)
Устанавливаются на верхнюю часть шахты. Имеют круглое или квадратное отверстие под установку люка. Толщина плиты и её армирование подбираются по классу нагрузки. Для колодцев, расположенных под проезжей частью, требуются усиленные плиты. Поверх плиты устанавливается люк — чугунный, композитный или бетонный.
Плиты днища (ПН)
Формируют основание колодца. Изготавливаются с армированием и гладкой либо рифлёной поверхностью. В зависимости от проекта возможно устройство дополнительной песчаной или бетонной подушки под плиту. Установка днища обязательна для герметичных колодцев, а также при высоком уровне грунтовых вод.
Доборные кольца (ДО)
Используются для точного вывода шахты на проектную отметку. Высота таких элементов обычно 200–400 мм. Применяются в верхней части, между плитой перекрытия и последним стеновым кольцом. ДО может быть армированным или облегчённым (без каркаса) — для не нагруженных зон.
Доставка и хранение
Кольца и доборные элементы транспортируются автотранспортом с грузоподъёмностью, соответствующей массе изделия. Для сохранности отбойных кромок и замков используется деревянная прокладка между рядами. Погрузка и разгрузка осуществляется стропами или траверсами с захватами за монтажные петли.
Хранение допускается в открытом виде на ровной площадке, желательно с защитой от попадания влаги внутрь изделия. При длительном хранении рекомендуется размещение на подкладках и укрытие.
Для быстрой комплектации инженерных колодцев и систем водоотведения можно купить кольца колодцев в Нижнем Новгороде напрямую от завода с наличием плит, доборных элементов и полной документацией по ГОСТ.
