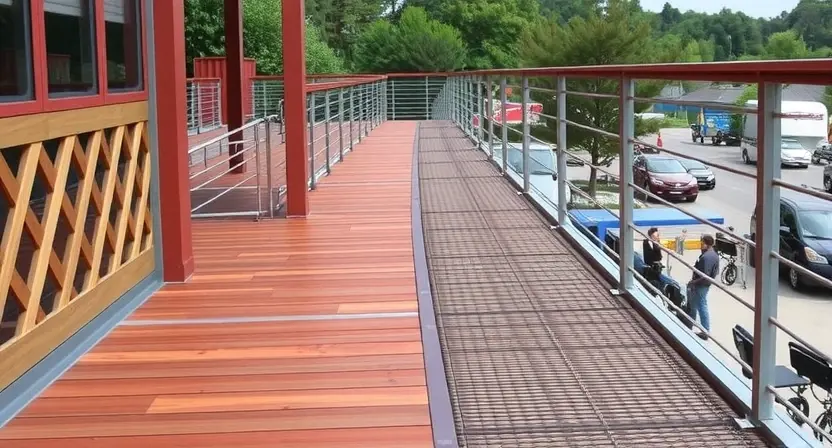

Решетчатые металлические настилы широко применяются в промышленном и гражданском строительстве, архитектуре, судостроении и многих других отраслях. Они служат надежным покрытием для площадок обслуживания, эстакад, мостов, переходов и ступеней лестниц. Благодаря своей ячеистой структуре, такие настилы обладают высокой несущей способностью при относительно малом весе, а также обеспечивают отличную свето- и воздухопроницаемость. В этой статье подробно рассматривается процесс выбора материалов, технологии, по которым происходит изготовление решетчатого настила, и стандарты качества, которым должна соответствовать готовая продукция.
Материалы для производства настилов
Выбор материала является ключевым фактором, определяющим эксплуатационные характеристики решетчатого настила. В зависимости от условий эксплуатации, требований к коррозионной стойкости и эстетическим свойствам, используются различные виды металлов.
Наиболее распространенным материалом является обычная углеродистая сталь (например, Ст3). Она обладает высокой прочностью и доступной стоимостью. Однако для защиты от коррозии такие настилы обязательно подвергаются горячему цинкованию. Оцинкованное покрытие надежно защищает металл от воздействия влаги, агрессивных сред и механических повреждений, значительно продлевая срок службы изделия.
В условиях повышенной влажности, воздействия химически активных веществ (на химических производствах, в пищевой промышленности, на очистных сооружениях) применяют нержавеющую сталь (марки AISI 304, AISI 316). Нержавеющие настилы не требуют дополнительного защитного покрытия, обладают превосходной коррозионной стойкостью и привлекательным внешним видом.
Для снижения веса конструкции, например, в судостроении или авиации, может использоваться алюминий. Алюминиевые настилы легкие, устойчивы к коррозии, но уступают стальным в прочности и несущей способности.
«Правильный выбор материала для решетчатого настила — это компромисс между требуемой несущей способностью, коррозионной стойкостью и экономической целесообразностью проекта.»
Технологии производства: сварка и прессование
Существует две основные технологии изготовления решетчатых настилов: сварная и прессованная. Каждая из них имеет свои особенности и определяет конечные свойства продукта.
Сварной решетчатый настил (SP) производится путем контактной сварки несущих полос и связующих элементов (обычно это крученый квадратный пруток). Процесс происходит под высоким давлением (около 1000 кН), в результате чего связующий пруток вдавливается в несущую полосу и одновременно приваривается к ней в каждом узле пересечения. Такая технология обеспечивает высокую жесткость конструкции и устойчивость к скручивающим нагрузкам. Сварные настилы оптимальны для применения в условиях высоких динамических и статических нагрузок.
Прессованный решетчатый настил (P) изготавливается методом холодной запрессовки. В несущих полосах предварительно прорезаются шлицы (пазы), в которые под высоким давлением (до 5000 кН) вдавливаются связующие полосы. Благодаря специальной форме шлицев обеспечивается надежное механическое соединение без использования сварки. Прессованные настилы отличаются более эстетичным внешним видом, правильной геометрией ячеек и возможностью изготовления с нестандартными размерами ячеек.
| Характеристика | Сварной настил (SP) | Прессованный настил (P) |
|---|---|---|
| Технология соединения | Контактная сварка под давлением | Холодная запрессовка |
| Связующий элемент | Крученый пруток | Полоса металла |
| Преимущества | Высокая жесткость, устойчивость к скручиванию | Эстетичность, вариативность размеров ячеек |
| Основное применение | Промышленные площадки, тяжелые нагрузки | Архитектура, гражданское строительство, пешеходные зоны |
Стандарты качества и контроль
Производство решетчатых настилов строго регламентировано стандартами качества. В России основным документом является ГОСТ, а также ТУ (технические условия) производителей. На международном уровне ориентируются на стандарты DIN (например, DIN 24537 для решетчатых настилов и DIN EN ISO 1461 для горячего цинкования).
Контроль качества осуществляется на всех этапах производства. Проверяется химический состав и механические свойства исходного металла. В процессе изготовления контролируются геометрические размеры (шаг несущих и связующих полос, габариты решетки), качество сварных или прессованных соединений. Особое внимание уделяется толщине и качеству цинкового покрытия (при его наличии), так как от этого зависит коррозионная стойкость изделия.
«Соответствие стандартам качества гарантирует безопасность эксплуатации решетчатых настилов, особенно на промышленных объектах, где они подвергаются значительным нагрузкам.»
При выборе решетчатого настила необходимо учитывать предполагаемые нагрузки, условия окружающей среды и требования к безопасности (например, наличие зубьев противоскольжения для предотвращения травматизма на обледенелых или замасленных поверхностях). Правильно подобранный и качественно изготовленный настил прослужит долгие годы, обеспечивая надежность и безопасность конструкций.
Вопрос-ответ
Какие материалы чаще всего используют для решетчатых настилов и как выбирать между ними?
Наиболее распространены обычная углеродистая сталь (пример Ст3) с горячим цинкованием для защиты от коррозии; нержавеющая сталь (AISI 304, AISI 316) для повышенной влагостойкости и corrosии; алюминий для снижения веса и в условиях, где важна коррозионная стойкость. Выбор зависит от условий эксплуатации, требования к коррозионной стойкости, массы конструкции и экономичности проекта. В местах с агрессивной средой предпочтительнее нержавеющая сталь, а там, где важен вес — алюминий, однако прочность и несущая способность должны соответствовать нагрузкам.
Чем отличаются сварные и прессованные решетчатые настилы и в каких случаях предпочтительнее каждый вид?
Сварной настил (SP) отличается высокой жесткостью и устойчивостью к скручиванию, подходит для условий с большими динамическими и статическими нагрузками. Прессованный настил (P) обеспечивает более эстетичный вид, точную геометрию ячеек и возможность нестандартных размеров за счет холодной запрессовки без сварки. Выбор зависит от требований к внешнему виду, точности геометрии и особенностей эксплуатации: для промышленных площадок чаще выбирают SP, для архитектурных и пешеходных зон — P.
Какие стандарты качества и на что обращать внимание при контроле производства?
В России применяются ГОСТ и технические условия производителя (TU). На международном уровне ориентируются на DIN (например, DIN 24537 для решетчатых настилов) и DIN EN ISO 1461 для горячего цинкования. Контроль включает проверку химического состава металла, механических свойств, геометрических размеров (шаги, размеры решетки), качества сварных или прессованных соединений, а также толщины и качества цинкового покрытия. Особое внимание уделяют целостности покрытия в случаях защиты от коррозии.
Как выбрать между сварной и прессованной решетчатой конструкцией для конкретного проекта с учетом предельной температуры эксплуатации и требования к тепловому расширению?
При выборе между сварной и прессованной настилой следует учитывать не только механические нагрузки и эстетику, но и температурные режимы объекта. Сварные настилы, благодаря монолитной сварке, чаще сохраняют прочность при резких перепадах температур и имеют меньшую склонность к деформациям за счет более равномерной клинктофорной связи узлов; однако вони могут иметь меньшую вариацию геометрии ячеек в условиях термических деформаций. Прессованные настилы обеспечивают более точную геометрию и меньшие зазоры между элементами, что полезно в условиях ограничений по размерам и требований к чистоте поверхности, но при существенных температурных изменениях могут проявляться небольшие линейные деформации в связи с шлицевой связкой. Рекомендуется учитывать коэффициенты теплового расширения материалов, геометрию узлов, требования к герметичности и вентиляции, а также возможность эксплуатации в диапазонах температур, чтобы выбрать технологию, минимизирующую риск трещинообразования и деформаций в рабочей среде.
Как выбрать между сварным и прессованным настилом с учётом специфики проекта, где важны не только нагрузки и эстетика, но и монтажные условия,пространство под настилом и требования к тепло- и звукоизоляции?
Выбор зависит от нескольких факторов: если критичны максимальная жесткость и устойчивость к скручивания при больших динамических нагрузках, а монтаж площадки может потребовать сварки на месте или нервозную доступность к сварочным работам, предпочтительнее сварной настил SP. Если же важны эстетика, точная геометрия ячеек и возможность нестандартных размеров без сварочных работ — лучше рассмотреть прессованный настил P. Также учитывайте ограниченное пространство под настилом: у прессованных изделий часто ниже толщина и более предсказуемая геометрия, что может облегчить монтаж и интерьерную интеграцию. В вопросе тепло- и звукоизоляции сами настилы малые по толщине, однако выбор материала (сталь, нержавейка, алюминий) и тип покрытия (оцинковка, окраска, антикоррозийное покрытие) влияют на теплопроводность и акустику конструкции, поэтому стоит согласовать с инженером по теплотехнике и строительным нормам.»
Как выбрать подходящий тип настила для условий с высокой нагрузкой на ударную прочность и частыми динамическими нагрузками, если у производителя ограничено время на контроль качества и доступ к сертифицированным тестам?
При ограниченном времени и доступе к тестам рекомендуется ориентироваться на комбинированный подход: использовать сварные настилы (SP) для высоких динамических и статических нагрузок, поскольку они обеспечивают максимальную жесткость и устойчивость к скручиванию; параллельно согласовать выбор материала с условиями эксплуатации (например, оцинкованная сталь или нержавеющая сталь в агрессивной среде). Для контроля качества в условиях дефицита времени применяйте модули контроля на этапе поставки: визуальный осмотр узлов сварки или прессованных соединений, проверку геометрии ячеек и соответствие заявленным размерам, а также выбор поставщика с подтвержденными сертификатами соответствия (ГОСТ/DIN) и минимальными сроками поставки, чтобы снизить риски несоответствий.
Как выбрать оптимальную вентиляцию и обслуживание для настилов на длительном сроке эксплуатации в условиях агрессивной среды (например, химический завод или морское судно) без снижения прочности и внешнего вида?
Оптимальный выбор включает сочетание материала (с учетом коррозионной стойкости), типа защиты (горячее цинкование, нержавеющая сталь, алюминий), а также типа настила (сварной или прессованный) с учетом условий эксплуатации. Важно предусмотреть регулярный осмотр узлов пересечения, защиту сварных швов от локальных очагов коррозии, применение уплотнительных элементов и превышающие требования по влагостойкости для исключения задержек воды и грязи. Для морской и химически активной среды рекомендуется проводить периодическое техническое обслуживание, включая очистку от солевого налета и проверку целостности креплений, чтобы поддерживать прочность и эстетичный вид настила на протяжении всего срока службы.
Какие дополнительные методы контроля качества можно применить для решетчатых настилов после их установки на объекте, чтобы обеспечить долговечность и безопасность эксплуатации?
После установки настилов полезно проводить периодические визуальные осмотры на наличие трещин, деформаций элементов и разрушения сварных швов или соединений. Дополнительно рекомендуется неразрушающий контроль (ультразвуковая дефектоскопия, магнитопорошковый контроль) для выявления скрытых дефектов в сварных узлах и швах, а также контроль геометрии ячеек и общей плоскостности поверхности. Регулярная проверка состояния защитного покрытия (цинкование или покрытие из нержавеющей стали/алюминия) и проведение повторной обработки антикоррозионной защиты по графику эксплуатации помогут предотвратить коррозию. В условиях высоких нагрузок и агрессивной среды целесообразно применять мониторинг деформаций с использованием датчиков деформации и вибрации для раннего выявления усталостных процессов.
